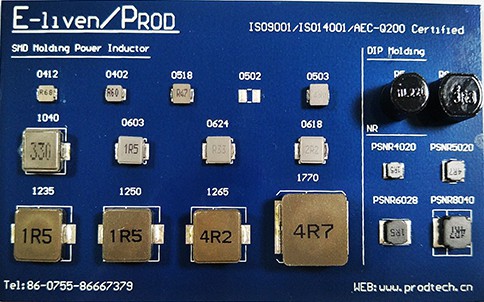

貼片電感規格型號,種類比較多,一般常用的有:貼片功率電感、貼片屏蔽電感、疊層電感、NR磁膠電感四種。
1、貼片功率電感
貼片功率電感也叫貼片電感,大功率電感,這一類電感具有高功率、高飽和電流、低阻抗、小型化之特性。比如,電源電路及要求功率大,而體積又要求小的一些場合,常用型號有CKO32、CKO43、CKO52、CKO53、CKO54、CKO73、CKO75、CKO104、CKO105。
2、貼片屏蔽電感
貼片屏蔽電感這一類貼片電感主要是大電流,低直流電阻 ,抗干擾能力強,在本體上外加一個屏蔽罩,常用型號有CKCH73,CKCH74,CKCH105,CKCH124,CKCH127,CKCH129。
3、疊層電感
疊層電感又稱積層電感,常用型號有0402、0603、0805、1206,其特點是用于功率小,閉合電路,無交互干擾,適合于高密度安裝,信號處理方面。
4、NR磁膠電感
NR磁膠電感又稱為NR電感,其特點是:直接在鐵氧體磁芯上金屬化電極,抗跌落沖擊強,經久耐用;閉合磁路結構設計,漏磁少,抗EMI能力強。
常用的型號有,CS252010,CS252012,CS3010,CS3015,CS4020,CS4030,CS5020,CS5040,CS6028,CS6045,CS8040等等。
片式電感器主要有4種類型,即繞線型、疊層型、編織型和薄膜片式電感器。常用的是繞線式和疊層式兩種類型。前者是傳統繞線電感器小型化的產物;后者則采用多層印刷技術和疊層生產工藝制作,體積比繞線型片式電感器還要小,是電感元件領域重點開發的產品。
