MOS管的英文全稱叫MOSFET(Metal?Oxide?Semiconductor?Field?Effect?Transistor),即金屬氧化物半導體型場效應管,屬于場效應管中的絕緣柵型。因此,MOS管有時被稱為絕緣柵場效應管。

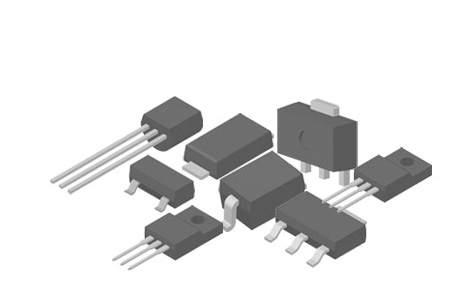

普通晶體管(三極管)是一種電流控制元件,工作時,多數載流子和少數載流子都參與運行,所以被稱為雙極型晶體管。在一般電子電路中,兩者通常被用于放大電路或開關電路。貼片三極管和場效應管應該如何辨別呢?
中、小功率三極管的檢測
已知型號和管腳排列的三極管,可按下述方法來判斷其性能好壞
1,測量極間電阻。將萬用表置于R×100或R×1K擋,按照紅、黑表筆的六種不同接法進行測試。其中,發射結和集電結的正向電阻值比較低,其他四種接法測得的電阻值都很高,約為幾百千歐至無窮大。但不管是低阻還是高阻,硅材料三極管的極間電阻要比鍺材料三極管的極間電阻大得多。
2,三極管的穿透電流ICEO的數值近似等于管子的倍數β和集電結的反向電流ICBO的乘積。ICBO隨著環境溫度的升高而增長很快,ICBO的增加必然造成ICEO的增大。而ICEO的增大將直接影響管子工作的穩定性,所以在使用中應盡量選用ICEO小的管子。
通過用萬用表電阻直接測量三極管e-c極之間的電阻方法,可間接估計ICEO的大小,具體方法如下:
萬用表電阻的量程一般選用R×100或R×1K擋,對于PNP管,黑表管接e極,紅表筆接c極,對于NPN型三極管,黑表筆接c極,紅表筆接e極。要求測得的電阻越大越好。e-c間的阻值越大,說明管子的ICEO越小;反之,所測阻值越小,說明被測管的ICEO越大。一般說來,中、小功率硅管、鍺材料低頻管,其阻值應分別在幾百千歐、幾十千歐及十幾千歐以上,如果阻值很小或測試時萬用表指針來回晃動,則表明ICEO很大,管子的性能不穩定。
3, 測量放大能力(β)。目前有些型號的萬用表具有測量三極管hFE的刻度線及其測試插座,可以很方便地測量三極管的放大倍數。先將萬用表功能開關撥至 擋,量程開關撥到ADJ位置,把紅、黑表筆短接,調整調零旋鈕,使萬用表指針指示為零,然后將量程開關撥到hFE位置,并使兩短接的表筆分開,把被測三極管插入測試插座,即可從hFE刻度線上讀出管子的放大倍數。
另外:有此型號的中、小功率三極管,生產廠家直接在其管殼頂部標示出不同色點來表明管子的放大倍數β值,其顏色和β值的對應關系如表所示,但要注意,各廠家所用色標并不一定完全相同。以上就是辨別貼片三極管和場效應管的內容以供參考。
